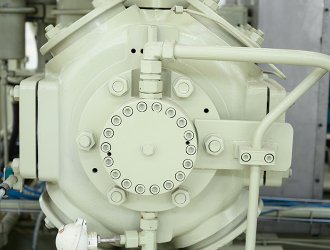

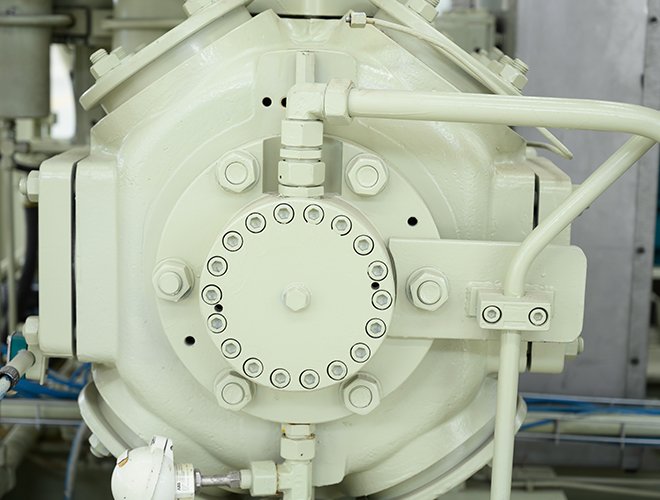

曲轴往复式压缩机

曲轴带动连杆,连杆带动活塞,活塞做上下运动。活塞运动使气缸内的容积发生变化,当活塞向下运动的时候,汽缸容积增大,进气阀打开,排气阀关闭,空气被吸进来,完成进气过程;当活塞向上运动的时候,气缸容积减小,出气阀打开,进气阀关闭,完成压缩过程。通常活塞上有活塞环来密封气缸和活塞之间的间隙,气缸内有润滑油润滑活塞环。压缩介质可以是空气、氮气、氧气、氩气、天然气等


喜欢这个产品?把它分享给你的朋友吧!

产品详情


往复式压缩机的工作过程

往复式压缩机都有气缸、活塞和气阀。压缩气体的工作过程可分成膨胀、吸入、压缩和排气四个过程。

例:单吸式压缩机的气缸,这种压缩机只在气缸的一段有吸入气阀和排除气阀,活塞每往复一次只吸一次气和排一次气。

(1) 膨胀:当活塞向左边移动时,缸的容积增大,压力下降,原先残留在气缸中的余气不断膨胀。

(2) 吸入:当压力降到稍小于进气管中的气体压力时,进气管中的气体便推开吸入气阀进入气缸。随着活塞向左移动,气体继续进入缸内,直到活塞移至左边的末端(又称左死点)为止。

(3) 压缩:当活塞调转方向向右移动时,缸的容积逐渐缩小,这样便开始了压缩气体的过程。由于吸入气阀有止逆作用,故缸内气体不能倒回进口管中,而出口管中气体压力又高于气缸内部的气体压力,缸内的气体也无法从排气阀跑到缸外。出口管中的气体因排出气阀有止逆作用,也不能流入缸内。因此缸内的气体数量保持一定,只因活塞继续向右移动,缩小了缸内的容气空间(容积),使气体的压力不断升高。

(4) 排出:随着活塞右移,压缩气体的压力升高到稍大于出口管中的气体压力时,缸内气体便顶开排出气阀的弹簧进入出口管中,并不断排出,直到活塞移至右边的末端(又称右死点)为止。然后,活塞又开始向左移动,重复上述动作。活塞在缸内不断的往复运动,使气缸往复循环的吸入和排出气体。活塞的每一次往复成为一个工作循环,活塞每来或回一次所经过的距离叫做冲程。

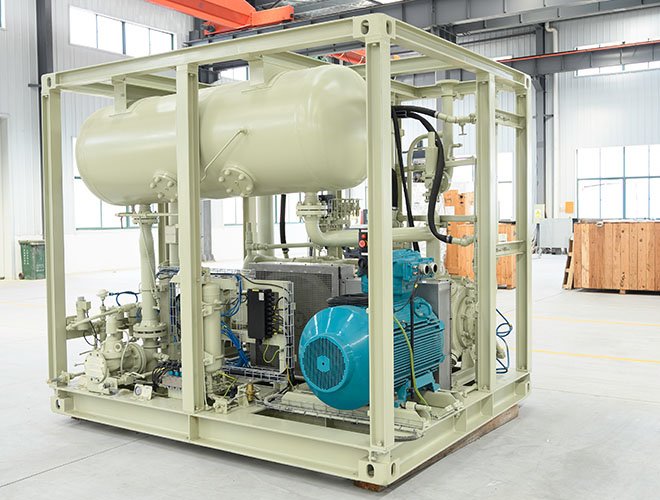

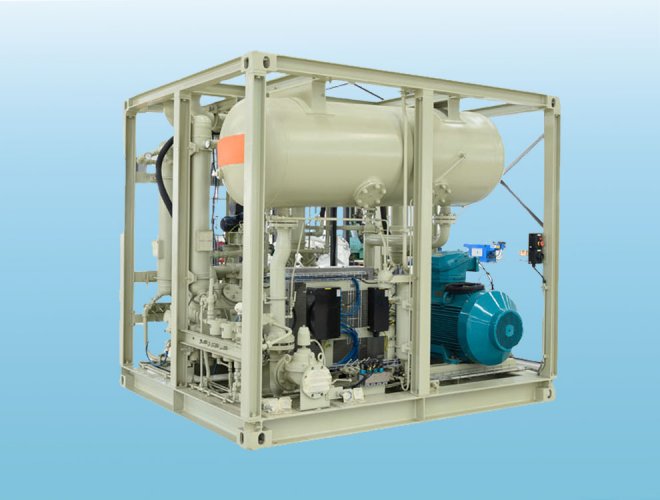

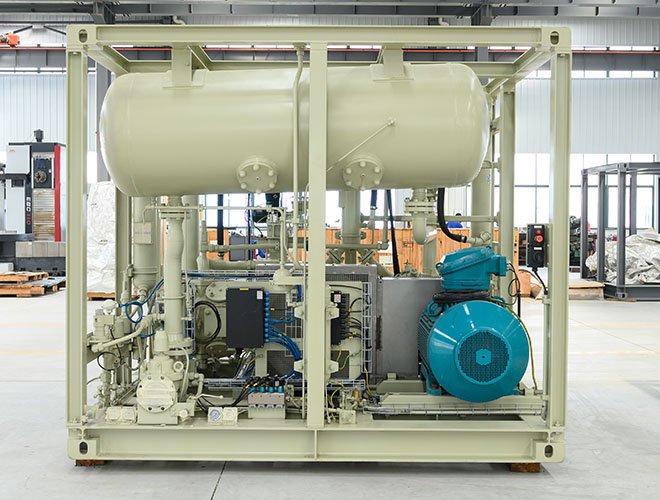

青岛绿科可提供不同型号的曲轴式压缩机,以匹配不同的进口压力、流量需求等。部分设备型号参数如下:



序号

进气压力
  (MPa)

排气压力
  (MPa)

型号

排气量
  (Nm/h)

功率
  (KW)

冷却系统

重量
  (T)

尺寸
  (mm)

1

0.15-0.3

25

LKCNGQ-(1.5-3)   -250-(540-860)

540-860

160

水冷

12

6200*2200*2200

2

0.2-0.4

25

LKCNG Q-(2-4)   -250-(690-1150]

690-1150

185

水冷

16

6000*3200*3400

3

0.3-0.5

25

LKCNG Q-(3-5)   -250-(770-1150)

770-1150

200

水冷

16

5000*3200*3400

4

0.4-0.6

25

LKCNG Q-(4-6)   -250-(720-1000)

720-1000

185

水冷

16

6000*3200*3400

5

0.6-1.2

25

LKCNGQ-(6-12)   -250-(820-1520)

820-1520

220

水冷

16

6000*3200*3400

6

0.8-1.6

25

LKCNGQ-(8-16)   -250-(860-1320)

860-1320

220

水冷

16

6000*3200*3400

7

1.0-1.5

25

LKCNGQ-(10-15)-250-(1320-1920)

1320-1920

250

水冷

16

6000*3200*3400

8

1.5-2.5

25

LKCNGQ-(15-25)-250-(1500-2400)

1500-2400

280

水冷

16

6000*3200*3400

9

3.0-4.0

25

LKCNGQ-(30-40)-250-(2500-3700)

2500-3700

315

水冷

18

6250*3200*3400

10

1.5-2.5

25

LKCNGQ-(15-25)   -250-(550-900)

550-900

90

水冷

16

6000*3200*3400
