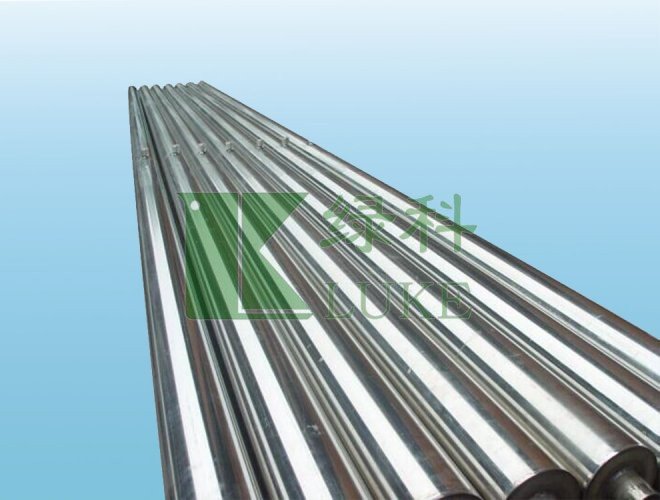

高真空多层绝热低温管道

真空绝热低温管由内管、外管以及多层绝热材料组成,夹层内多层绝热材料复合而成,以减少辐射传热;并将夹层抽成高真空状态,以降低对流传热;真空绝热低温管的内外管之间用低导热系数材料隔离,以减少固体传热,从而把内管冷量损失控制到最低限度,充分满足低温液体等长距离输送。

喜欢这个产品?把它分享给你的朋友吧!

产品详情


高真空多层绝热低温管道主要特点:

真空绝热低温管由内管、外管以及多层绝热材料组成,夹层内多层绝热材料复合而成,以减少辐射传热;并将夹层抽成高真空状态,以降低对流传热;真空绝热低温管的内外管之间用低导热系数材料隔离,以减少固体传热,从而把内管冷量损失控制到最低限度,充分满足低温液体等长距离输送。



高真空多层绝热低温管道主要技术数参数:

1.管道设计压力:1.6MPa~4.0MPa;

2.设计温度:-196℃;

3.适用介质:LNG、LO2、LAr、LN2等低温液体

4.连接形式:真空法兰连接、焊接保温连接等


高真空多层绝热低温管道通径规格:DN15-DN250

真空管规格

内管

外管

DN15

Φ20×2

Φ89×3

DN20

Φ25×3

Φ89×3

DN25

Φ32×3

Φ89×3

DN40

Φ45×3

Φ108×3

DN50

Φ57×3

Φ114×3

DN65

Φ76×4

Φ140×3

DN80

Φ89×4

Φ159×3

DN100

Φ108×4

Φ180×4

DN150

Φ159×4

Φ273×5

DN200

Φ219×4

Φ325×5

DN250

Φ273×4

Φ356×5
