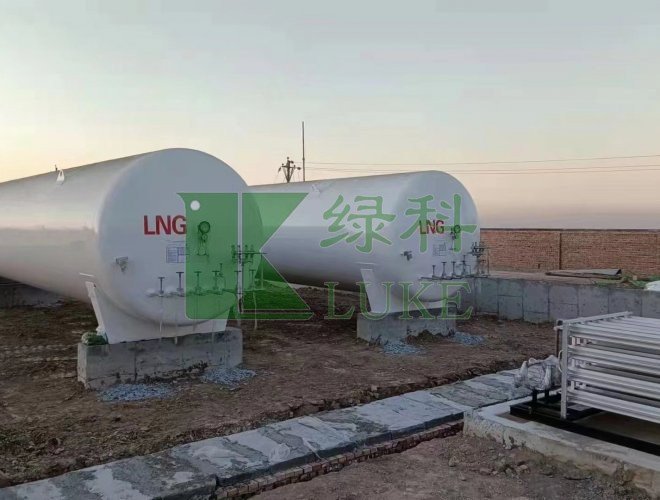

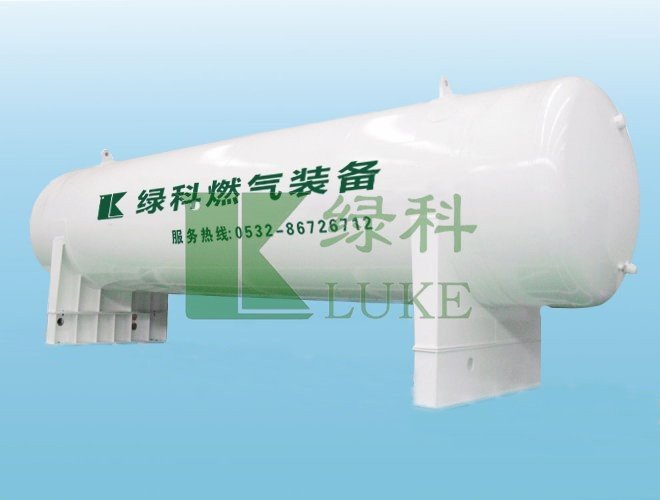

LNG低温储罐

LNG储罐是作为一种低温绝热压力容器,设计有双层(真空)结构。内胆用来储存低温液态的LNG,内层与外层之间填充珠光砂(或真空缠绕)。

内容器在气相管路上设计有安全阀在超压时起到保护储罐的作用。在超压情况下,安全阀打开,其作用是放散由绝热层和支撑正常的漏热损失导致的压力上升、或真空遭破坏后以及在失火条件下的加速漏热导致的压力上升。

外壳在超压条件下的保护是通过爆破装置来实现的。如果内胆发生泄漏(导致夹套压力超高),爆破装置将打开泄压。万一爆破装置发生泄漏将导致真空破坏,这时可以发现外壳出现“发汗”和结霜现象。当然,在与罐体连接的管道末端出现的结霜或凝水现象是正常的。

所有的管阀件都设置在储罐的一端。


喜欢这个产品?把它分享给你的朋友吧!

产品详情


LNG低温储罐

LNG诸罐是作为一种低温绝热压力容器:设计有双层(真空)结构。内胆用来储存低温液态的LNG,内层与外层之间填充珠光砂(或真空缠绕)

内容器在气相管路上设计有安全阀在超压时起到保护储罐的作用。在超压情况下,安全阀打开:其作用是放散由绝热层和支撑正常的漏热损失导致的压力上升、或真空遭破坏后以及在失火条件下的加速漏热导致的压力上升。

外壳在超压条件下的保护是通过爆破装置来实现的。如果内胆发生泄漏(导致夹套压力超高),爆破装置将打开泄压。万一爆破装置发生泄漏将导致真空破坏,这时可以发现外壳出现“发汗”和结霜现象。当然:在与罐体连接的管道末端出现的结霜或凝水现象是正常的。

所有的管阀件都设置在储罐的一端•

LNG储罐技术参数表

项目

单位

指标(参数)

备注

内容器

外容器

最大工作压力

MPa

1.20

-0.1


几何容积

m3

60(30、50、100等)


绝热方式


珠光砂填充/高真空多层缠绕


结构形式


立式/卧式


充装介质


LNG



封结真空度

Pa

≤3


容器类别


Ⅱ类


设计温度

-196

60


工作温度(℃)


-162

环境温度


充装率

%

90%


日蒸发率

%/d

≤0.2%


漏放气速率


6×10-5Pa.m3/S


主体材料

封头


06Cr19Ni10

Q345R


筒体


06Cr19Ni10

Q345R


焊接接头系数


1

0.85
