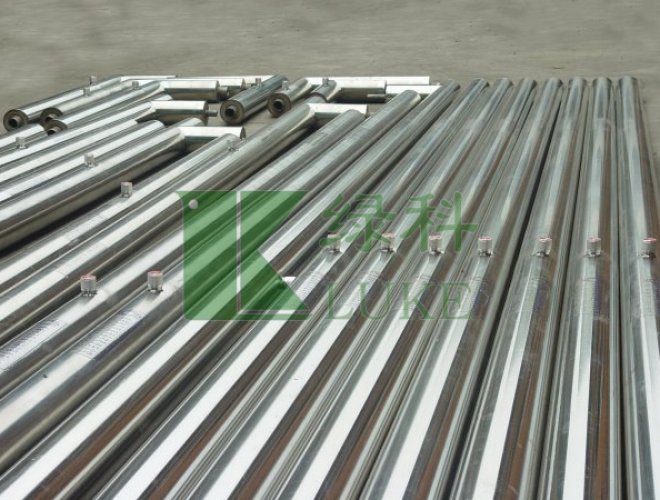

LNG高真空绝热低温管道

LNG高真空绝热管由内管、外管以及多层绝热材料组成,夹层内多层绝热材料复合而成,以减少辐射传热;并将夹层抽成高真空状态,以降低对流传热;内外管之间用低导热系数材料隔离,以减少固体传热,从而把内管冷量损失控制到最低限度,充分满足低温液体(LOX、LIN、LAr、LH2、LHe、LNG)等长距离输送。

喜欢这个产品?把它分享给你的朋友吧!

产品详情


LNG高真空绝热低温管技术设计参数

●内管在液氮温度下,收缩率为0.3%,对于硬管,在内管或外管上还须设置补偿器

●在管道上直接安装高真空多层绝热低温截止阀、止回阀、紧急截断阀以及安全系统

●插拔式真空接头连接处漏热小,无结霜、结露

●有特殊需求的客户定制特殊结构形式的真空绝热管道系统



LNG高真空绝热低温管选材

●内、外管均为特种优质不锈钢管(SUS304)

●夹层中采用目前先进的专用多层绝热材料及气体吸附剂

●导热系数低的支撑



LNG高真空绝热低温管连接方式

●插拔式连接(通称为真空法兰连接)

●焊接式连接(在安装现场将分断制作真空管的接头焊接)



LNG高真空绝热低温管的安装

●分段制作,管段道之间采用真空法兰连接,或焊接连接,安装及维护方便

●专业人员安装,专业人员调试

●缩短安装时间,节省安装工作量,降低安装成本


高真空绝热低温管道技术参数



管道规格
(mm)

公称通径

DN15

DN20

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

内  管

ф20

ф25

ф32

ф38

ф45

ф57

ф76

ф89

ф108

ф133

ф159

外  管

ф76

ф89

ф89

ф108

ф108

ф114

ф133

ф159

ф168

ф219

ф219

工作压力

根据用户需要设计

设计温度

-270℃

工作介质

LO2、LN2、LAr、LH2、LHe、LNG

内、外筒材质

1Cr18Ni9Ti、SUS304

结构形式

高真空多层绝热

夹层压力

<0.004Pa

管道真空漏率

<2×10-10PaL/S

内管强度试验

根据工作压力进行

气密性试验

根据工作压力进行

设计依据

1.根据国家有关标准和Q/XLT01-2008标准
2.按用户提供的低温液体输送管道系统布置图要求进行
